Die Kühlbox leise bekommen

Ich hatte es ja schon beim Artikel über die Kiste hinterm Fahrersitz berichtet: An sich ist die Mobilcool Kühlbox gut (wir campen aber auch gerade nicht in Spanien), nur ist die so mega laut. Schlafen im Bus, wenn die Kühlbox läuft, geht eigentlich nur mit Betäubungsmitteln.

Also folgendes Projekt: Ersetze die lauten Radiallüfter in der Kühlbox mit leisen PC-Lüftern.

DISCLAIMER: Natürlich erlischt jegliche Garantie auf das Produkt, da man es öffnet und modifiziert.

Vorgehen

Zum Glück lassen sich die Mobicool Boxen sehr gut öffnen: Man entfernt den Moosgummi und findet fünf Schrauben. Sind die raus, kann man Ober- von Unterseite trennen. Passt auf die Platine auf, die den Drehknopf / Potti enthält - die löst man auch am besten gleich mittels zwei Schrauben. Dann noch die Platine (4 Schrauben) und die zwei Kabelhalter (je zwei Schrauben) lösen, und man kann auch das Styropor-Teil vom Boden entnehmen.

Alter Motor / Lüfter raus

Bevor man den original verbauten Lärmerzeuger entfernen kann, muss der untere Radiallüfter entfernt werden. Der ist lediglich aufgeklemmt. Ziehen mit Schmackes und fertig. Danach löst man die zwei Schrauben und dann gilt: Feng Shui und fort damit. Die Kabel habe ich ca. 10cm nach der Platine mit dem Seitenscheider gekappt und abisoliert, um später mit einer Y-Verdrahtung die zwei neuen Lüfter mit Strom zu versorgen. Dazu unten mehr.

Neuen „Außenlüfter“ montieren

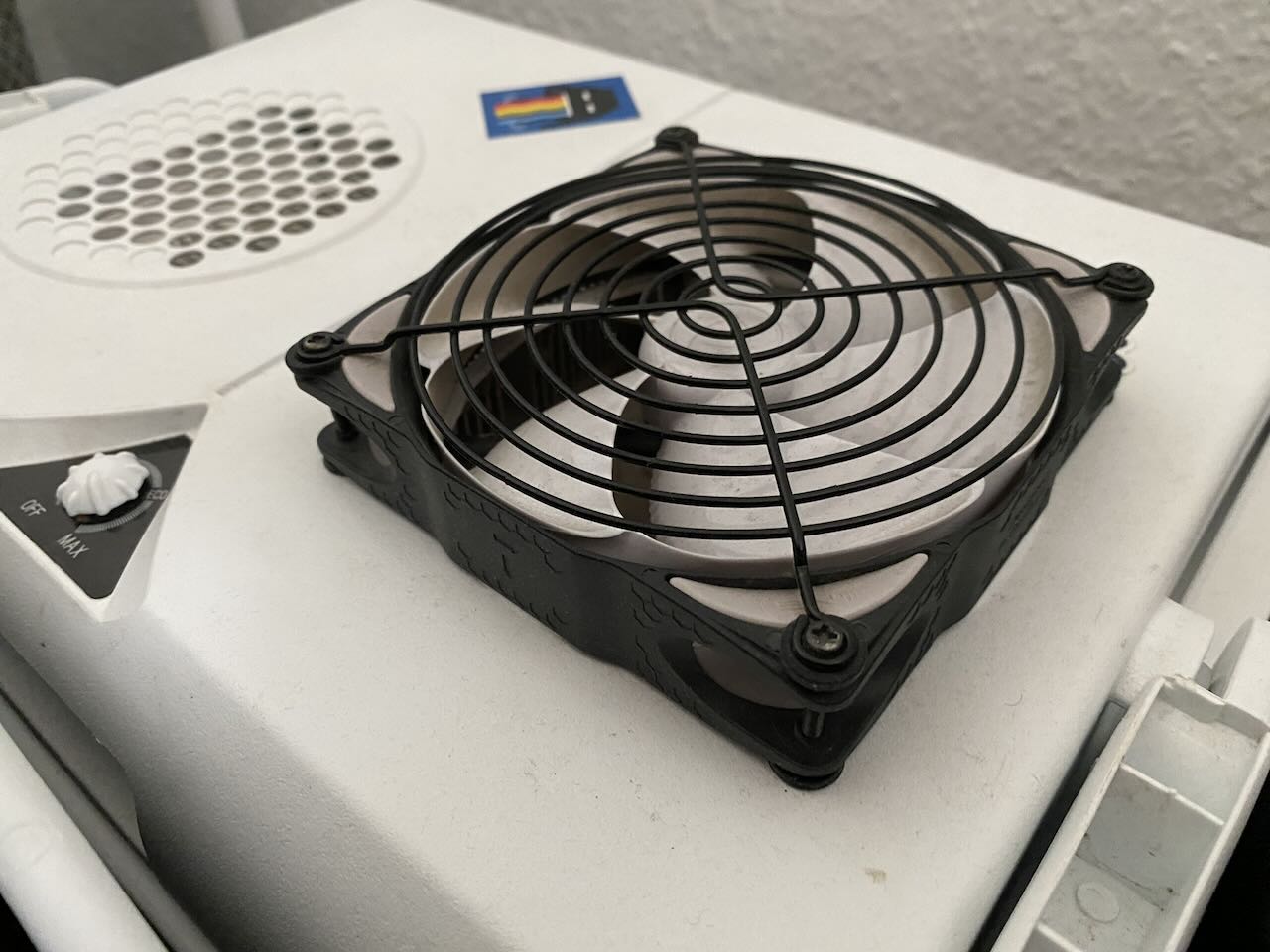

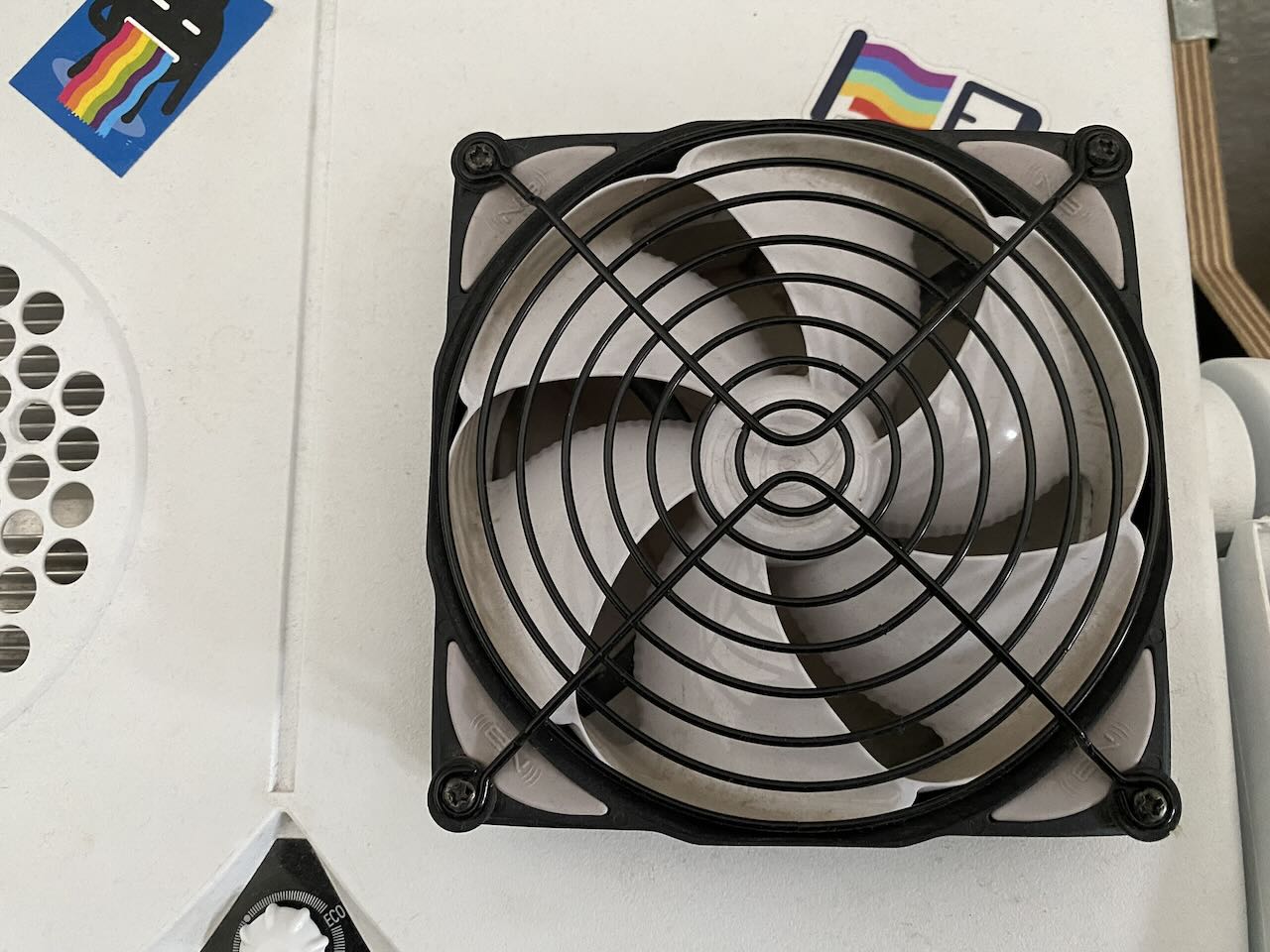

Wie in den Bildern zu sehen, sitzt der neue obere Lüfter außen auf dem Deckel der Kühlbox. Oben quirlt ein 120mm PC-Lüfter die Luft. Strömungsrichtung: nach unten. Damit die Luft ungehindert strömen kann, habe ich (der Dremel leistete gute Dienste) ein (fast) kreisrundes Loch in den Deckel geschnitten. Damit die Luft ihren Weg besser um die Ecke findet, habe ich noch eine „Luftleitpappe“ eingebaut: Eine leere Klorolle wurde geviertelt und die 90° Rundung so (mit Augenmaß) zugeschnitten, dass diese in die Form des ehemaligen obigen Radiallüfters passt. Fixiert mit Heißkleber. Tut, was es soll und macht einen fühlbaren Unterschied (fühlbar am Abwärmeauslass). Dann kurz Löcher bohren und der neue Lüfter inklusive eines Lüftergitter kann montiert werden. Das Lüftergitter ist in meinem Fall (kleine Kinder) sicher angebracht und auch ohne kleine Kinder rate ich dazu, gerade bei dem Standort der Kühlbox im Bus kann da auch sonst mal eine Klamotte oder was weiß ich drauf landen. Die Silikoneinsätze für die Schrauben nicht vergessen (sollte sich der/die geneigte NachbauerIn auch für einen Noiseblocker Lüfter entscheiden, sonst nicht…), die sorgen für eine Geräuschentkopplung zum Gehäuse - das macht auch nochmal ein paar Dezibel.

Neuen „Innenlüfter“ montieren

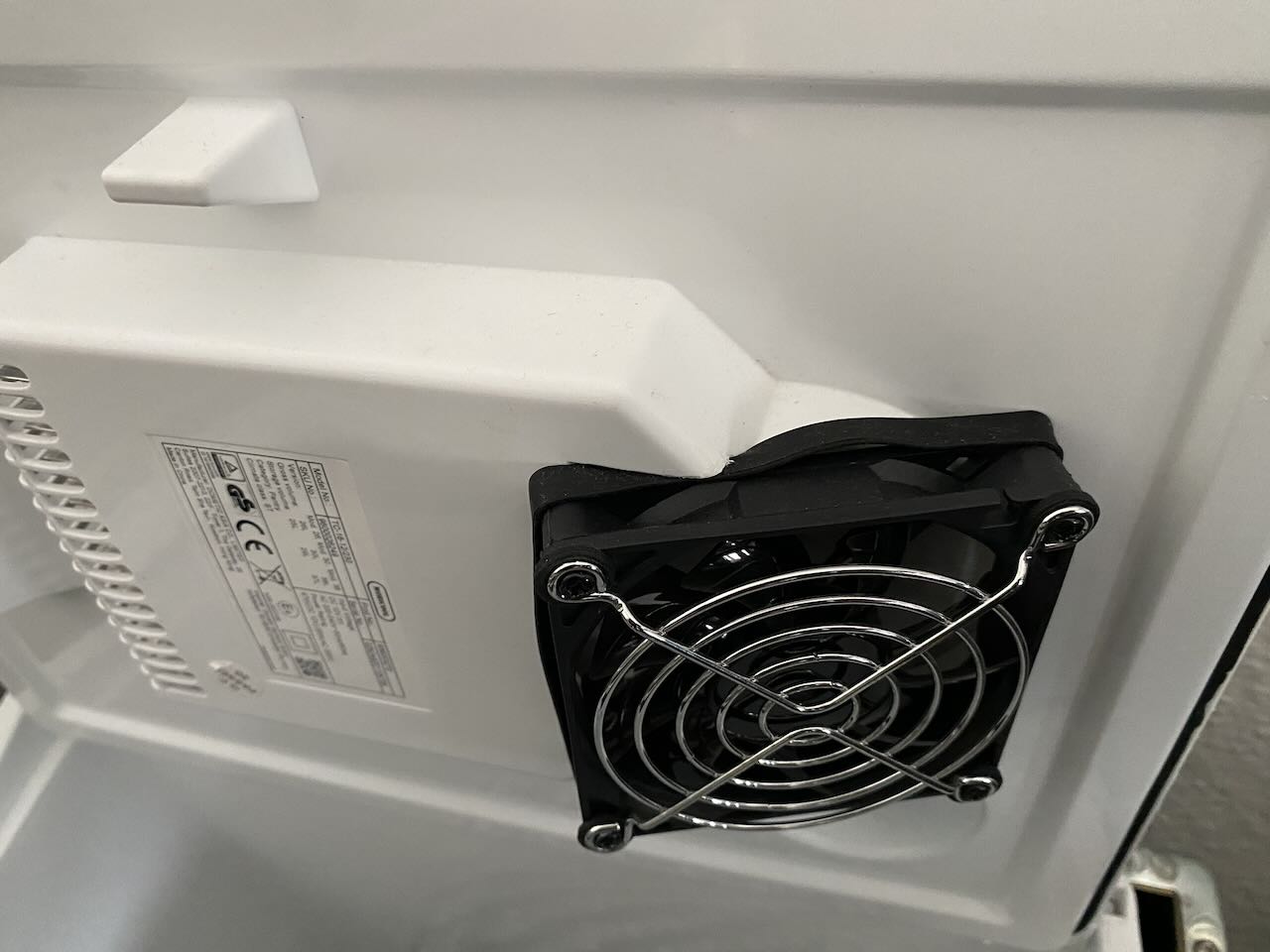

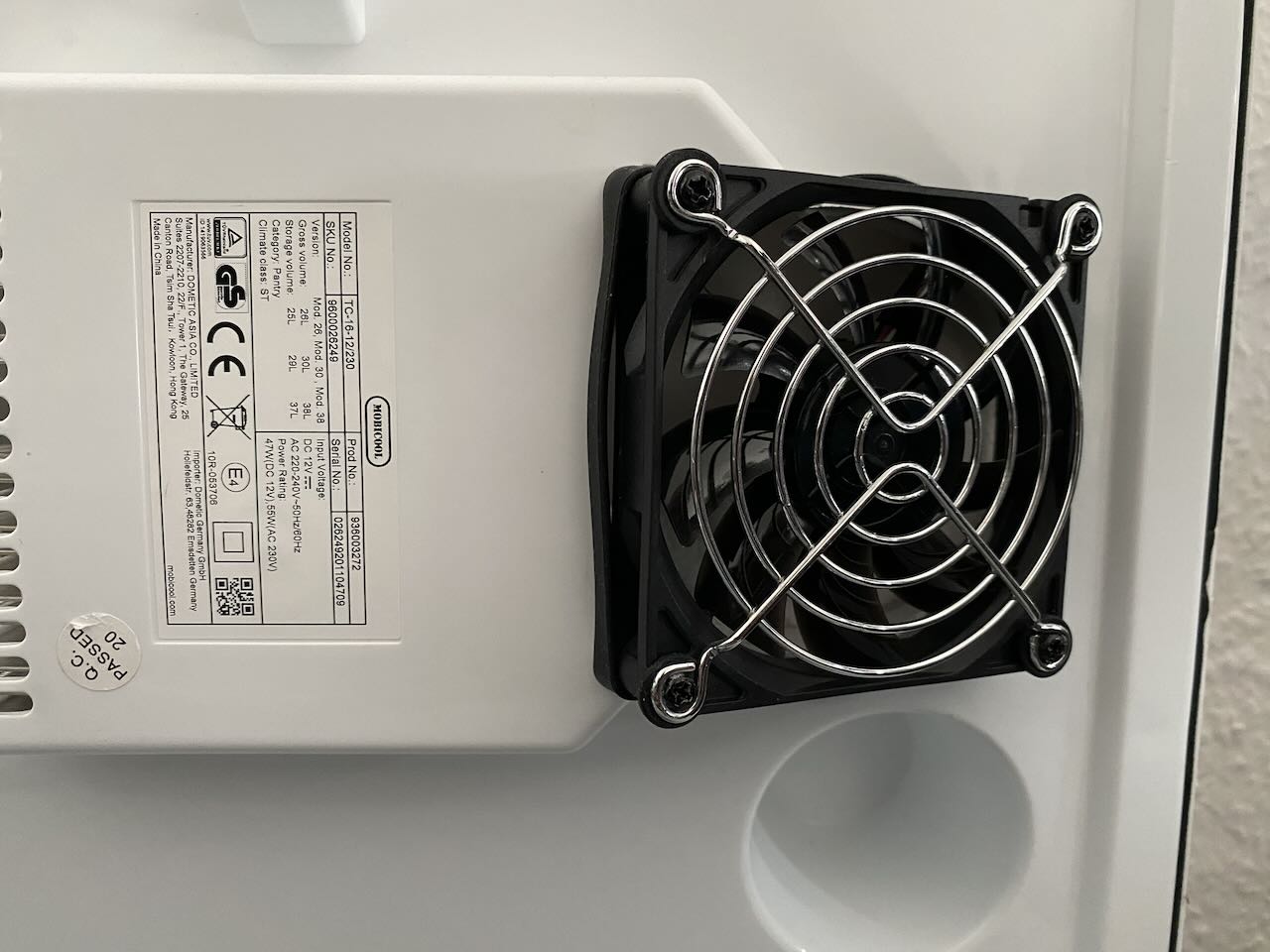

Innen soll ein 80mm Lüfter verbaut werden. Da die Unterseite des Deckels so optimiert ist, dass möglichst viel Platz innen ist, ist der Teil etwas fummeliger als die Montage des Außenlüfters.

Ich habe mich entschieden, den Lüfter schräg anzubauen. Also musste (wieder mit dem Drehmel) ein Kegelschnitt gemacht und die obere Halterung angesägt werden, damit das Plastik gebogen werden kann.

Dann zwei Löcher in den angesägten Teil und zwei in die Unterseite des Deckels, und der Lüfter kann montiert werden. Auch diesmal soll die Luft eingesagt werden. Bei der Montage des Lüfters sollte unbedingt an ein Lüftergitter gedacht werden. Ich hatte zunächst vergessen, eines zu bestellen. Der erste Lüfter hat das „Probe-Camping-Wochenende“ nicht überlebt (ich glaube, es war beim Herausholen eines Milchkartons… der hat zwei Luftschaufeln abgebrochen).

Verkabelung

Bei der Verkabelung muss eigentlich nicht viel beachtet werden. Jeweils die Pluspole der beiden Lüfter zusammen mit dem Pluspol des Kabels verbinden, das von der Steuereinheit kommt. Kann man entweder mit kleinen Listerklemmen machen oder man crimpt das zusammen. Analog mit dem Minus-Pol vorgehen.

Dann muss man die Kabel noch möglichst so im Styropor verlegen, dass sie der Luft nicht im Wege sind, und dann kann man den Deckel wieder zusammenbauen und mal testen, ob es geht.

Ergebnis

Wir sind mit dem Ergebnis sehr zufrieden. Natürlich ist es weiterhin keine Kompressorkühlbox, die wir haben. Aber die kühlt weiterhin den Inhalt um gute 10°C gegenüber der Außentemperatur herunter und das ist für die Lebensmittel, die wir beim Campen mitnehmen, ausreichend. Wir hantieren beim Campen eh nicht mit frischer Milch, sondern mit H-Milch, bei Käse nehmen wir den Bergkäse, der sich zur Not auch ohne Kühlung halten würde, Wurst gibt es aus dem Glas und für Obst und Gemüse genügt das schon so. Für das Kühlen von Getränken hätten wir sowieso keinen Platz in der Kühlbox, das macht man aber sowieso am besten direkt im Bach oder eben mit dem feuchten Handtuch in der Sonne.

Das Schöne ist, dass wir jetzt sehr gut schlafen können - man hört jetzt wieder die Mücken statt nur die Kühlbox.

Vorher

Nachher

Verwendete Lüfter

• Außen: Noiseblocker 120mm NB-eLoop PC Fan B12-2
• Innen: Noiseblocker 80mm BlackSilent Pro
